Rockfon® System T24 Stepped Z D™

Techo con aspecto elegante y casi monolítico
Atrás

Enganche

CMC - Click2-DE

Coupling

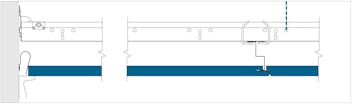

PI_BW_section_--850_v01

Muestrario

Atrás

Cantos compatibles

Perfil oculto Descripción
D DEl canto D deberá usarse para crear un techo de perfilería oculta y, a la vez, mantener el acceso al techo. Su diseño permite una instalación y un desmontaje fácil.

Paneles compatibles

PanelGrosor (mm)600 x 6001200 x 1200
Rockfon Blanka®20
-25

Otras prestaciones

Capacidad de carga

Rockfon® System T24 Stepped Z D™ deflection

 Kg/m²
Hanger distance (mm)Modulation (mm)Flexión máx.
2.5 mm4.0 mm
1200600 x 60010.717.9
12001200 x 120010.316.9
Resistencia a la corrosión Resistencia a la corrosión Clase B (EN13964)
Desmontable Desmontable Los paneles ensamblados en el sistema Rockfon System T24 Stepped Z D se pueden desmontar.
Protección contra incendios Protección contra incendios Se han probado y clasificado múltiples sistemas de techo Rockfon según la norma europea EN 13501-2 y/o las normas nacionales. Póngase en contacto con Rockfon para más información.
Back

Rockfon® System T24 Stepped Z D™ deflection

 Kg/m²
Hanger distance (mm)Modulation (mm)Flexión máx.
2.5 mm4.0 mm
1200600 x 60010.717.9
12001200 x 120010.316.9
Back
Back
Back

Opciones de acabado de perímetro

Stepped Z D - Angle trim

Stepped Z D - Angle trim

Stepped Z D - Shadow batten and angle trim

Stepped Z D - Shadow batten and angle trim

Stepped Z D - W shadow moulding wall angle

Stepped Z D - W shadow moulding wall angle

Stepped Z D - Timber moulding

Stepped Z D - Timber moulding

Stepped Z D - Plain gypsum border

Stepped Z D - Plain gypsum border

Atrás

Remates y accesorios

Primario

Componente Longitud Altura Face Familia de producto Colores Embalaje
Perfil Z
151.tif Perfil Z escalonado 19 mm 4000 28 19 Z STEP 19x58 Detalles de embalaje
Primario
2800.tif Primario T24 a click / a gancho 3600 38 24 T24 MR CL&HK Gama de colores Detalles de embalaje

Posición de las ranuras y los orificios de suspensión

Posición de las ranuras y los orificios de suspensión
Ranuras: 36 | Distancia entre ranuras (mm): 50 / 100 / 34 x 100 / 50

Opciones para remates

Componente Longitud Altura Face Familia de producto Embalaje
Perfiles en L
1438.tif Remate en L 32x19 mm 3050 32 19 L19x32 Detalles de embalaje
Perfiles Escalonados
-1461 side view.tif Remate escalonado 15x12x8x15 mm 3050 15 7,8 W8x12 Detalles de embalaje

Accesorios

Componente Longitud Altura Face Familia de producto Embalaje
Cuelgues Rápidos
QH009009.tif Cuelgue rápido con 2 ganchos QH HH 140 Detalles de embalaje
Perfil de Refuerzo
1032.tif Perfil C 15x11x13 mm 595 11 15 SP C11 595 Detalles de embalaje
Clips de conexión DLC
120.tif Clip de conexión para Z con T de 38 mm DLW Z&T Detalles de embalaje
Clips de Suspensión
ACC SUSP FIX CLIP & NAIL H=80 MM 100C.tif Clip de suspensión directa para perfiles en T Chicago Metallic™ + Chiodi di sicurezza 80 SH 80 Detalles de embalaje
Clips sujeta paneles
Wall spring fixt_v3.tif Muelle de pared FIXT WSF Detalles de embalaje
Atrás
Atrás

Posición de las ranuras y los orificios de suspensión

Posición de las ranuras y los orificios de suspensión
Ranuras: 36 | Distancia entre ranuras (mm): 50 / 100 / 34 x 100 / 50
Atrás
Atrás
Atrás
Atrás
Atrás
Atrás
Atrás
Atrás

Descargas

documents





pdf
Rockfon® System T24 Stepped Z D™ | Descripción del sistema
Rockfon® System T24 Stepped Z D™ | Descripción del sistema

pdf
DoP-RFN-PTLR-A02 - Remate en L 32x19 mm
DoP-RFN-PTLR-A02 - Remate en L 32x19 mm

pdf
DoP-RFN-ZS5819MF-A02 - Perfil Z escalonado 19 mm
DoP-RFN-ZS5819MF-A02 - Perfil Z escalonado 19 mm

pdf
DoP-RFN-PTW-A02 - Remate escalonado 15x12x8x15 mm
DoP-RFN-PTW-A02 - Remate escalonado 15x12x8x15 mm

pdf
DoP-RFN-ACCQHRP-A02 - Cuelgue rápido con 2 ganchos
DoP-RFN-ACCQHRP-A02 - Cuelgue rápido con 2 ganchos

pdf
DoP-RFN-T2438MD-A02 - Primario T24 a click / a gancho
DoP-RFN-T2438MD-A02 - Primario T24 a click / a gancho

pdf
DoP-RFN-ACCDLCCLIP-B02 - Clip de conexión para Z con T de 38 mm
DoP-RFN-ACCDLCCLIP-B02 - Clip de conexión para Z con T de 38 mm

pdf
DoP-RFN-ACCSUSPFIX-C02 - Clip de suspensión directa para perfiles en T Chicago Metallic™ + Chiodi di sicurezza
DoP-RFN-ACCSUSPFIX-C02 - Clip de suspensión directa para perfiles en T Chicago Metallic™ + Chiodi di sicurezza

pdf
DOP-RFN-ACCSPLINES-A04 - Perfil C 15x11x13 mm
DOP-RFN-ACCSPLINES-A04 - Perfil C 15x11x13 mm

pdf
DoP-RFN-ACCVA-D03 - Muelle de pared FIXT
DoP-RFN-ACCVA-D03 - Muelle de pared FIXT

pdf
DoP-RFN-0140-041-4 - Rockfon Blanka®
DoP-RFN-0140-041-4 - Rockfon Blanka®

pdf
